디지털 절연 저항계 ㅣ KEW 3021A

본문

빠른 응답로 신속한 절연 측정이 가능한 디지털 절연 저항계

• 3가지 측정 기능을 탑재

4 전압 레인지로 절연 테스트/ 연속성 테스트/ AC 전압 측정

• 연속성 측정 전류 : 200mA

• PASS / FAIL 및 버저로 비교 측정 가능

• 연속성 측정 레인지에서 0Ω 조정 기능

• 메모리 기능 : 최대 99건의 데이터 기록

• 백라이트 LCD로 어두운 곳에서도 쉽게 판독 가능

• 안전 잠금 시스템으로 500V 및 1000V 레인지에서의 오작동을 방지

절연 저항
정격 전압	125/250/500/1000V
측정 범위 (오토 레인지)	4.000/40.00/200.0MΩ (125V) 4.000/40.00/400.0/2000MΩ (250/500/1000V)
중앙 표시값	5MΩ (125/250V) 50MΩ (500/1000V)
제 1 유효 측정 범위	0.2 - 20MΩ (125V) 0.2 - 40MΩ (250V) 0.2 - 200MΩ (500V) 0.2 - 1000MΩ (1000V)
확도	±2%rdg±6dgt
제 2 유효 측정 범위 하한	0.110 - 0.199MΩ
제 2 유효 측정 범위 상한	20.01 - 200.0MΩ (125V) 40.01 - 2000MΩ (250V) 200.1 - 2000MΩ (500V) 1001 - 2000MΩ (1000V)
확도	±5%rdg±6dgt
정격 전류	DC 1 - 1.2mA
출력 단락 전류	최대 1.5 mA
Ω/연속성
오토 레인지	40.00/400.0Ω
확도	±2%rdg±8dgt
개방 회로의 출력 전압	5V±20%
출력 단락 전류	DC 220±20mA
휴즈	속단형 세라믹 휴즈 0.5A/600V (Ø6.35×32mm)
전압 측정
AC 전압 범위	AC 20 - 600V (50/60Hz) DC -20 - -600V/+20 - +600V
확도	±3%rdg±6dgt
일반
적합 규격	IEC 61010-1 CAT III 600V, IEC 61557-1,2,4, IEC 61326-1 (EMC), IEC 60529 (IP40)
전원	R6 × 6 또는 LR6 × 6
치수	105(L) × 158(W) × 70(D)mm
무게	약 600g

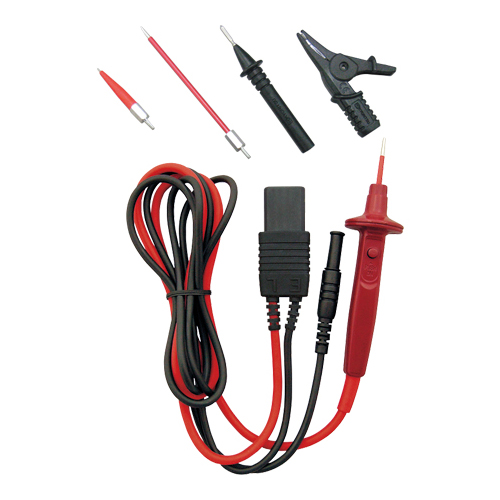

포함 액세서리	7150A (리모트 콘트롤 코드 세트) 9121 (어깨걸이 스트랩) R6 (AA) × 6 취급 설명서

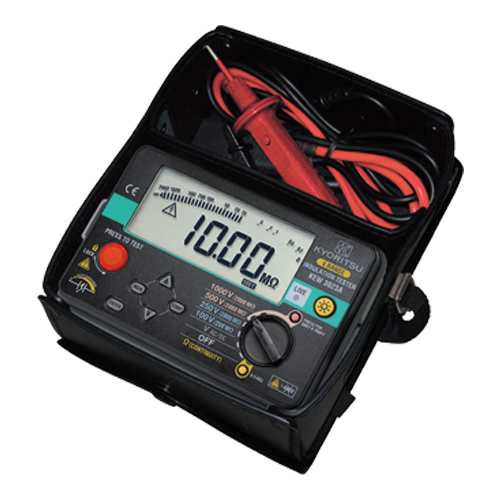

옵션 액세서리	8923 (휴즈 [0.5A/600V]), 9089 (휴대용 케이스)
