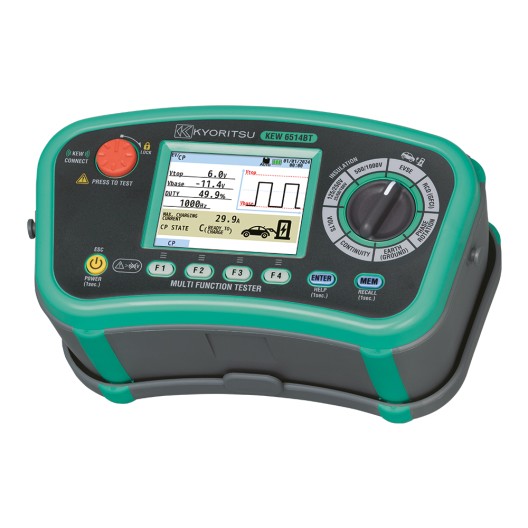

EVSE 전용 측정 기능 탑재로 EVSE의 정밀 진단 및 분석 가능! (스코프 기능)

• 다양한 측정 기능을 탑재하여, 전기 설비의 다양한 진단이 가능

절연 저항/ 접지 저항/ 연속성/ 수동 모터 검상/ 2선 LOOP/ 누전 차단기/

검상/ 주파수/ AC V/ SPD (바리스터) 동작 전압 측정 가능

• 오토 메모리로 측정 데이터를 간편하게 저장

• 컬러 LCD 디스플레이로 우수한 시인성 확보

• EVSE용 전용 테스트 기능

CP 신호의 파형 분석 (오실로 스코프 기능)/ 래치 스위치의 잠금 확인/ 프로그래머블 오토 테스트

• 블루투스 통신 기능으로 측정 데이터를 스마트 기기로 전송, 저장 및 편집 가능

3D 뷰어

• 조작법 : 마우스 좌클릭으로 360º 회전 / 마우스 휠로 확대 및 축소하여 제품을 확인하십시오.

홍보 영상

사용 방법

”KEW Smart Advanced 어플”의 사용법 및 각 기능의 설명

제품 개요

전기 설비 테스트를 위한 다양한 측정 기능

Loop 2선 측정

KEW 6514BT는 “Loop 2선”이라는 진보된 측정 방법을 탑재하고 있습니다.

루프 임피던스는 일반적으로 3선이 필요하지만, 2선만으로도 측정이 가능합니다.

본기는 7mA의 작은 측정 전류를 사용하며, 이는 15mA의 누전 차단기 (RCD)도 트립시키지 않고 측정이 가능합니다.

모터의 검상

통상적인 활선 상태에서의 검상 기능 및 전원을 공급하지 않은 상태에서도, 3상 모터 축 (샤프트)을 손 또는 다른 방법으로 회전시켜서 발생하는 기전력으로 모터의 접속을 확인할 수 있습니다.

기동력이 낮은 저전압 (0.1~2V), 저주파수 (1~10Hz)에서도 측정이 가능하기 때문에 3상 모터의 축을 손으로 돌리는 것 만으로도 모터가 올바르게 접속되어 있는지 확인할 수 있습니다.

절연 저항 레인지의 안전 잠금 기능

절연 저항 레인지마다 안전 잠금 설정이 가능하여, 측정 버튼을 눌러도 전압이 인가되지 않아 오인가를 방지할 수
있습니다. *안전 잠금 기능은 전용 어플리케이션을 통해 각 레인지마다 설정할 수 있습니다.

컬러 LCD 디스플레이

모든 측정 데이터가 대형 컬러 화면에 표시됩니다.

HELP(도움말) 기능은 선택된 기능에 따른 본기의 접속 방법을 표시합니다.

오토 메모리

이 기능을 활성화하면, KEW 6514BT는 모든 테스트에서 측정된 데이터를 자동적으로 저장합니다.
최대 1000건의 측정 데이터를 내부 메모리에 저장할 수 있습니다.

본기의 측정 버튼 또는 리모트 콘트롤 측정 코드의 스위치를 눌러서 측정할 수 있습니다. 또, 측정 버튼을 눌러서 돌리면 연속 측정도 가능합니다.

내부 메모리에 저장된 측정 데이터는 USB 어댑터 (8212-USB) 또는 블루투스^®를 통해 PC로 전송할 수 있으며,
측정 데이터를 관리하고 완벽한 시험 보고서를 인쇄할 수 있습니다.
*8212-USB는 옵션 액세서리입니다.
*소프트웨어의 다운로드는 여기를 클릭하여 주십시오.

측정 데이터 관리 어플 KEW Smart Advanced

"KEW Smart Advanced" 어플리케이션으로 블루투스^®를 통해 태블릿 또는 스마트폰에서 측정된 결과를 간편하게
확인할 수 있습니다.

정형문 (xlsx 형식)을 스마트 기기에 업로드하면 측정값이 자동으로 입력됩니다. 이 어플리케이션을 사용하면
본기의 각 기능을 ON/OFF, 측정 기능의 제한 및 컴퍼레이터 기능의 기준값 등의 설정을 쉽게 변경할 수 있습니다.

EVSE 전용 기능

옵션의 EVSE 어댑터와 조합할 경우, 향상된 진단 분석이 가능

다음 항목에 대한 테스트가 가능합니다.

절연 저항
전압
래치 스위치 회로의 저항 측정
접지 저항
Loop 2선
CP 신호 분석
누전 차단기 (RCD) 시험

CP 신호 분석 기능

본기를 EVSE 어댑터의 CP 단자에 접속하면, 오실로스코프를 사용하는 것처럼 CP 신호를 심층적으로 분석할 수 있습니다. 또한, CP 상태 및 충전 전류가 자동으로 산출되어 LCD에 표시됩니다.

래치 스위치 회로의 저항 측정

EVSE에는 충전 중 커넥터의 분리 방지 및 도난 방지를 위해 충전 케이블의 탈착을 감시하는 기능이 있습니다. 이 감시 기능은 충전 케이블의 래치 스위치 내부의 회로 저항값을 측정하여 확인할 수 있습니다.
KEW6514BT와 EVSE 어댑터 KEW 8601을 조합하여 사용하면, 유형 1 커넥터가 장착된 EVSE의 래치 스위치의 회로 저항을 측정하고, 올바로 작동하는지의 여부를 PASS 또는 FAIL 결과를 통해 확인할 수 있습니다.

프로그래머블 오토 테스트

다양한 측정이 가능한 EVSE 전용 기능이 있습니다. 전용 어플을 사용하여 테스트의 조합과 순서를 사용자가 지정할 수 있으며, 측정 전에 화면에 접속방법을 표시하고 필요한 모든 테스트를 수행하기 위한 단계별 가이드를 제공합니다.

KEW 6514BT는 전기 설비의 테스트에 필요한 모든 것을 장비하고 있습니다.

		KEW 6514BT	KEW 6516	KEW 6516BT
전압		600V
연속성		✓
접지		2선 / 3선
RCD (누전 차단기)	기능	×1/2, ×1, 감도전류	×1/2, ×1, ×5, 감도전류, Auto, Uc
	RCD 유형	AC(G)	AC/A/F/B(G/S)
	측정 전류	15/30/50/100/200/500mA	10/30/100/300/500/1000mA/가변
PSC (예상 단락 전류) / PFC (예상 고장 전류)		-	✓
EVSE 테스트	RCD (EVSE용 RCD와 호환)	-	✓(DC 6mA)
	LOOP (EVSE용 RCD와 호환)	-	✓(N-PE:4mA)
	CP 신호 검사	✓	-
	래치 스위치 회로 저항	✓	-
	프로그래머블 오토 테스트	✓	-
절연 저항	정격 측정 전압	25/50/100/125/250/ 500/1000V	100/250/500/1000V
루프 임피던스	LOOP ATT 2선	✓(L-PE:7mA)	✓(L-PE:15mA)
	LOOP ATT 3선	-	✓
	LOOP HIGH	-	✓
검상		✓
	수동 모터 검상	✓	-
오토 메모리		✓	-
통신 인터페이스	USB	✓
통신 인터페이스	Bluetooth^®	✓	-	✓

제품 사양

절연 저항

절연 저항								SPD (바리스터)
정격 측정 전압	25V	50V	100V	125V	250V	500V	1000V	최대 1000V
측정 범위	2.000/20.00MΩ (오토 레인지)		2.000/20.00/200.0MΩ (오토 레인지)			2.000/20.00/ 200.0/1000MΩ (오토 레인지)	2.000/20.00/ 200.0/2000MΩ (오토 레인지)	0 - 1000V (1V씩 상승)
확도	－							±5%rdg±5dgt
제 1 유효 측정 범위	0.100 - 10.00MΩ		0.100 - 25.0MΩ		0.100 - 50.0MΩ	0.100 - 100.0MΩ	0.100 - 1000MΩ	－
제 1 유효 측정 범위	±2%rdg±2dgt							－
제 2 유효 측정 범위	0.050 - 0.099MΩ							－
	±2%rdg±4dgt
	10.01 - 18.00MΩ		25.1 - 180.0MΩ		50.1 - 180.0MΩ	100.1 - 900MΩ	1001 - 1800MΩ
	±5%rdg
정격 측정 전류	1.0 - 1.2mA							－
정격 측정 전류	0.025 MΩ	0.05 MΩ	0.1 MΩ	0.125 MΩ	0.25MΩ	0.5MΩ	1MΩ	－
단락 전류	최대 1.5mA

접지

측정 범위		20.00/200.0/2000Ω (오토 레인지)
확도		±2%rdg±0.08Ω (20.00Ω) ±2%rdg±3dgt (200.0/2000Ω)

루프 임피던스 (L-PE (2선))

정격 전압	85 - 260V (50/60Hz)
임피던스 범위	200.0/2000Ω
확도	±3%rdg±10dgt
측정 전류	L-PE : 7mA

연속성

측정 범위	20.00/200.0/2000Ω (오토 레인지)
개방 회로 전압 (DC)	7 - 14V
측정 전류	200mA 이상 (2Ω 이하)
확도	±2.0%rdg±8dgt

RCD (누전 차단기)

	트립 시간	×1	±1%rdg±2ms
정격 전압			85 - 440V (50/60Hz)
기능			×1/2, ×1, 감도전류
기능			15/30/50/100/200/500mA
RCD 유형			AC(G)
확도	트립 전류	×1/2	-8 - -2%
		×1	+2 - +8%
		감도 전류	-4 - +4%
	트립 시간	×1/2	±1%rdg±2ms

EVSE 기능

	Vbase	±4dgt
측정 범위	Vtop	2.0 - 15.0V
	Vbase	-15.0 - -2.0V
	주파수	980 - 1020Hz
	듀티	10.0 - 96.0%
	충전 전류	6.0 - 80.0A
확도	Vtop	±4dgt
	주파수	±0.5%rdg±4dgt
	듀티	±10dgt
	충전 전류	듀티 측정의 확도에 따름

전압

레인지		300.0/600V (오토 레인지)
측정 범위	전압	2 - 600V
측정 범위	주파수	45 - 65Hz
확도	전압	±2%rdg±4dgt
확도	주파수	±0.5%rdg±2dgt

검상

정격 전압	상 회전	3 - 600V (45 - 65Hz)
정격 전압	수동 모터 검상	0.1 - 2V (1 - 10Hz)
표시		정상 회전 : “1.2.3” 및 마크로 표시 역상 회전 : “3.2.1” 및 마크로 표시

일반

적합 규격	IEC 61010-1, IEC 61010-2-030 CAT Ⅳ 300V / CAT Ⅲ 600V 오염도 2 IEC 61010-2-034, IEC 61557-1,2,3,4,5,6,7,10, IEC 60529 (IP40)
KC 인증	R-R-Kew-KEW6514BT
통신 인터페이스	USB, Bluetooth^®5.0
전원	LR6 (AA)(1.5V) × 8
치수	136(L) × 235(W) × 114(D) mm
무게	약 1300g (배터리 포함)
포함 액세서리	7281 (리모트 콘트롤 측정 코드) 7247 (배전반 측정 코드) 7228A (접지 저항 측정 코드) 8017B (연장 롱 프로드) 8041 (보조 접지봉 [2봉/1세트]) 8923 (휴즈 [0.5A/600V]×1 (포함) , 1 (스페어) 9084 (소프트 케이스) 9142 (휴대용 케이스) 9151 (어깨걸이 스트랩) 9199 (어깨 패드) LR6 (AA) × 8, 취급 설명서
옵션 액세서리	7272 (정밀 측정 코드 세트) 8212-USB (USB 어댑터) 8259 (측정 단자용 어댑터) 8601 (EVSE 어댑터) 8602 (EVSE 어댑터)

“KEW Report 2 (소프트웨어)"의 다운로드는 다음을 클릭하여 주십시오.

소프트웨어 다운로드
